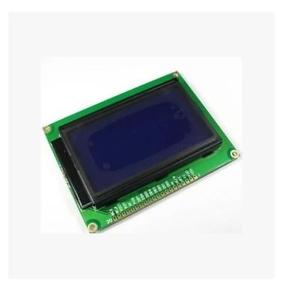

Grafický LCD display 128x64 modré podsvícení

12864 LCD Modul 128x64 bodů grafický s modrým podsvícením  Vhodný pro kopírky, faxy, laserové tiskárny, průmyslová zkušební zařízení, apod.    Specifikace:  Napájení: 5V  Podsvícení: Modré   Pohledová plocha: 7,0 cm (L) * 4,4 cm (W)  Velikost pixelů: 0,48 mm (L) * 0,48 mm (W)  Rozteč pixelů: 0.52mm (L) * 0,52 mm (W) Typ LCD: STN (modrá) Provozní teplota: -20 až 70°C Skladovací teplota: -30 až 80°C    Parallel mode interface definition: Pin number definition level Function specification 1 VSS 0V Power supply negative 2 VDD +5V Power supply positive 3 V0 - Contrast control 4 RS H/L RS=H:shows data  RS=L:controls instruction 5 R/W H/L R/W+H,E=H,data was read DB7-DB0 R/w=L,E=H=L:the data of DB7-DB0 was written to IR or DR 6 E H/L Enable pin 7-14 DB0-DB7 H/L Data line 15 PSB H/L PSB=H,parallel mode,PSB=L,serial mode 16 NC - Empty pin 17 /RESET H/L Reset terminal,low level valid 18 Voult - Module drives voltage output terminal 19 A +5V Backlight power supply positive 20 K 0V Backlight power supply negative  Serial module interface definition: Pin number definition level Function specification 1 VSS 0V Power supply negative 2 VDD +5V Power supply positive 3 V0 - Contrast control 4 CS H/L Chip selection terminal,high level valid 5 SID H/L Serial data input terminal 6 CLK H/L Serial synchronous clock 15 PSB H/L PSB=H,parallel mode,PSB=L,serial mode 17 /RESET H/L Reset terminal,low level valid 19 A +5V Backlight power supply positive 20 K 0V Backlight power supply negative  Grafický LCD display 128x64 modré podsvícení od předního výrobce - tento artikl se na vás těší ve výhodné akci za 297 Kč. Doporučujeme pouze prověřené prodejce a e-shopy. Jsme si jistí, že tohle ocení každý zákazník.

Další parametry produktu Grafický LCD display 128x64 modré podsvícení

• Název: Grafický LCD display 128x64 modré podsvícení
• EAN: 1157
• Cena: 297 Kč
