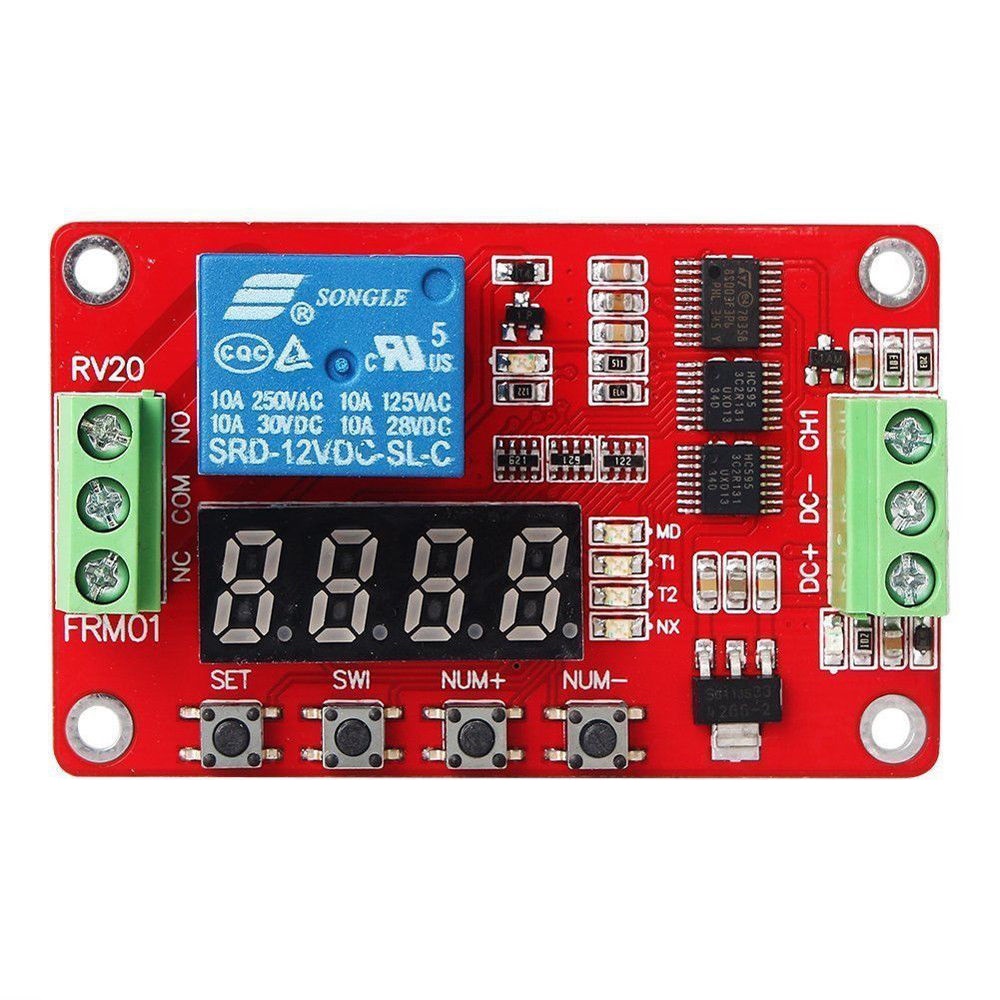

Modul časového zpoždění s relé a LED displejem DC 12V

Tento modul je vhodný pro spínání za pomoci nastavení časového odpočtu. Specifikace svorkovic: - DC+ -> napájecí napětí relé = +12 V - DC- -> napájecí napětí relé = GND - CH1 -> detekce vstupu = signál sepnutí - NC -> spínací kontakt relé = aktivní při přivedení napětí na cívku relé => sepnuté relé - COM -> přívod spínaného napájení = zde připojíme napětí, které chceme spínat - NO -> rozpínací kontakt relé = aktivní při odpojení napětí na cívku relé => rozepnuté relé Informace: Relé: 49 VAC 5 A, 30 VDC 5 A - možnost výběru z 8 nastavených funkcí za pomocí tlačítek na desce (možnost uložit) - minimální nastavený čas je 1 sekunda - rozměry: 66x40x1.5mm Nastavení: 1) Odpojení po nastaveném čase: po přivedení napájení; čas zpoždění T1 dosáhne a relé rozepne(T1 nastavitelná od 0 do 270 hodin) 2) Odpojení po nastaveném čase: když se relé rozepne, dosáhne čas zpoždění T1 a relé sepne (T1 je nastavitelná od 0 do 270 hodin) 3) Režim cyklu 1: po zapnutí relé nesepne. Když T1 doběhne, relé se rozepne. Když T2 dosáhne, sepne relé. A cyklus pokračuje (T1 a T2 lze nastavit od 0 sekundy do 270 hodin) 4) Režim cyklu 2: po zapnutí relé sepne. Když T1 doběhne, relé se sepne; když T2 doběhne, relé rozepne a cyklus se sepne 5) Režim samosvětelného relé: napájíme CH1 vysokoúrovňový impulsní signál, relé se zavře. Když znovu napájíme vysokoúrovňový impulsní signál, relé sepne) 6) Režim spouštěcího relé: přivádíme signál CH1 na vysokou úroveň, relé se zavře. Po ukončení vysoké úrovně relé sepne. 7) Režim omezeného cyklu 1: na základě funkce 3 zvyšujeme cykly. V tomto režimu jsou T1 a T2 nastavitelné od 0 sekundy do 9999 sekundy, cyklus je volitelný od 1 do 9999krát. 8) Režim omezeného cyklu 2: na základě funkce 4 zvyšujeme cykly. V tomto režimu jsou T1 a T2 nastavitelné od 0 sekundy do 9999 sekundy, cyklus je volitelný od 1 do 9999krát. Obsah balení: 1x Modul časového zpoždění s relé a LED displejem DC 12V Modul časového zpoždění s relé a LED displejem DC 12V od kvalitního výrobce - toto zboží pořídíte s úžasnou cenovkou 277 Kč. Ve slevě nabízíme nepřeberné množství dalších položek. Přejeme vám příjemné nakupování.

Další parametry produktu Modul časového zpoždění s relé a LED displejem DC 12V

• Název: Modul časového zpoždění s relé a LED displejem DC 12V
• EAN: 7192
• Cena: 277 Kč
